全新升级改版SX-80型等离子喷涂设备特点介绍

等离子喷涂是以等离子弧为热源，以喷涂粉末材料为主的热喷涂方法。① 等离子喷涂的步骤等离子喷涂时，在阴极和阳极(喷嘴)之间产生一直流电弧，该电弧把导入的工作气体加热电离成高温等离子体并从喷嘴喷出形成等离子焰。粉末由送粉气体送入火焰中被熔化、加速、喷射到基体材料上形成涂层。工作气体可用氩气、氮气，或由这些气体中再掺入氢气，也可采用氩和氨的混合气体。② 等离子喷涂的特点(1)能够喷涂多种喷涂材料，尤其能喷涂熔点高的难熔材料，如难熔金属、陶瓷、金属陶瓷及其它特殊功能材料;(2)可以选择惰性气体为工作介质，减少喷涂粒子在飞行过程中的氧化反应;(3)涂层的结合强度高，气孔率低;能通过控制工艺参数制备精细涂层。③ 等离子喷涂的主要设备
包括喷涂枪、送粉机构、整流电流、供气系统、水冷系统及控制系统。Sx-80型等离子喷涂设备配置情况介绍SX-80型等离子涂设讃禀备是在引进吸收PT-A3000和METCO-9M等离子喷涂设备的基础上研制成功的，其设备总体水平与METCO-9M相当.该设备包括:主电源 ②人机界面智能控制系统 ③转接箱 ④送粉器 气电安全中心 ⑥喷枪 ()热交换器及管路连接等系统组成。

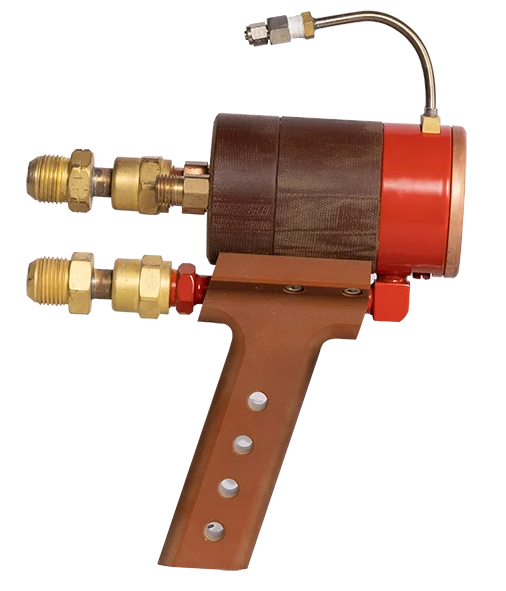

1、进口sG-100等离子喷枪(进口)SG-100型等离子喷枪是一种100KW级·多模式喷枪，在热喷涂应用中比较广泛。它的多功能性能喷涂目前任何类型的涂层，从高致密的耐磨损碳化物涂层到孔隙率可控的热障涂层，sG100都能胜任。特点:
SG100独特的设计使其可采用内送粉或外送粉，材料工作者根据涂层性能要求可制定合理的送粉模式。另外SG100的两个内送粉口可独立使用，若同时使用可获得较高的喷涂速度，也可实现不同材料在等离子束内混合使用。外送粉口可代替内送粉口，内外送粉口也可结合使用。通过加设配件，SG100比锓较容易组装成2086、2700模式的内孔延长喷枪，也可以改造成905G-100喷枪，用以喷涂不同孔径的内孔，满足不同的需求，以下为90°sG繆佛多100等离子枪图。
SG-100等离子喷枪的部件可持续工作时间可达其他喷枪的3倍之长。由于SG-100的部件较少及其自定性设计，组装所花费的时间较少且比较精准，达到严格甚至苛刻的GE验收要求。其他特点:自动校准、使用寿命较长的喷枪磨损件，降低其操作与组装成本，甚至可在100KW功率下工作。适用的喷嘴:
SG-100可在3种喷涂模式(亚音速、马赫!和马赫1)中使用，根据不同需要，可选择不同的阴阳极以及气体分配环配置。

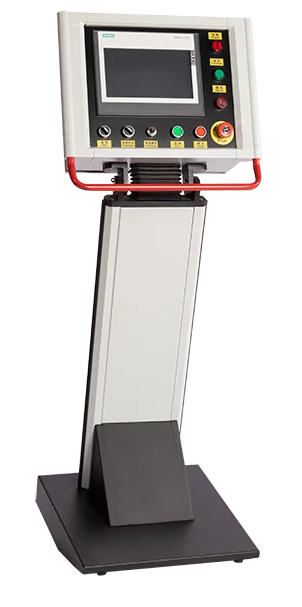

2、sx-80人机界面智能控制系统是整套设备的控制中心sx-80人机界面智能控制系统特点:
5X-80人机界面智能控制系统,采用目前高新科技，对整个喷涂系统进行自动控制，等离子喷涂系统具有国外同类产品的先进水平，性能优越、操作方便，控制柜采用PLC触摸式控制终端，集操作，设置、帮助、显示、流程和故障警监控于一体，简化了面板设计，使用起来方便，操作更简单直观。

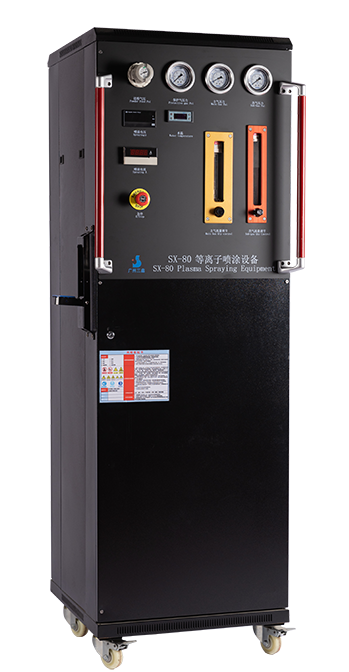

3、气体安全中心特别解注:因为H2气体是易燃易爆危险气体，使用质量流量计是电器元件，产生电火花会有燃烧爆炸的风险，故我司特别制造和研发的独立”水电气安全中心”为设备使用过程中提供安全保障功能。

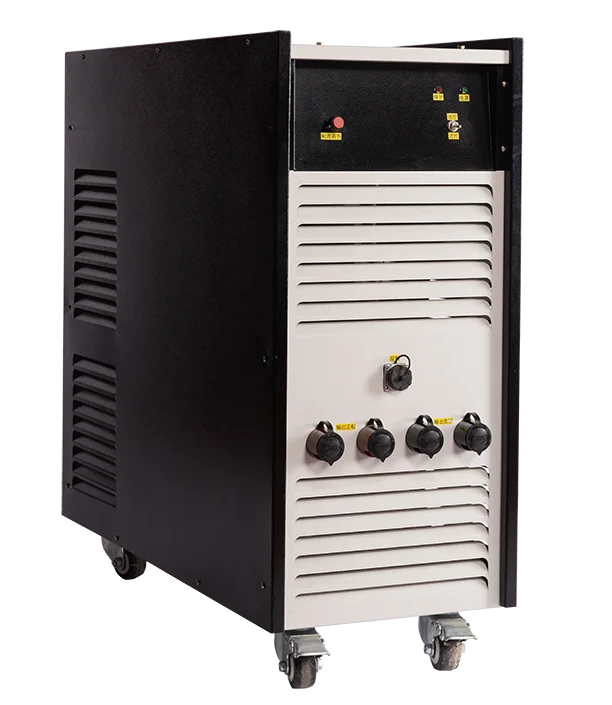

4、Sx-80主电源
sX-80主电源可控体整流，最大输入功率85KW，暂载率100%;最大输出功率80KW，在电网波动+15%的条件下，可正常工作，电流波动范围:±1~±2%.
外形尺寸:1200mm(长)x800mm(宽)x900mm(高)重量:约300Kg
sX-80等离子主电源为喷枪提供直流电源，智能化模块控制，采用模块化整流，软起弧，可连续24小时工作无故障;是目前国内最出色的等离子电源,

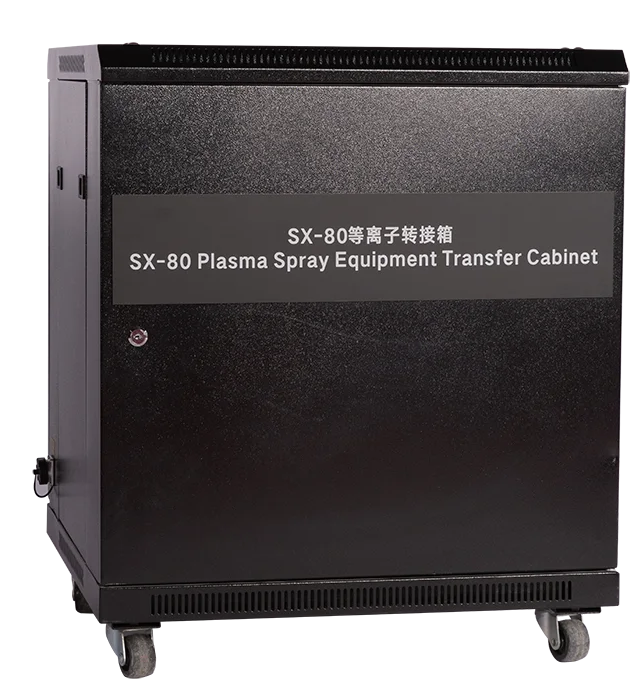

5、SX-80 转接箱整个喷涂系统的转接中心，它把电源、控制柜、热交换器、喷枪连接在一起，内装有高频点火、水路、气路控制报警装置，箱体可移动，水电缆长度为5m(标准
型)。
外形尺寸:950mm(长)x580mm(宽)x1700mm(高)
重量:约85kg

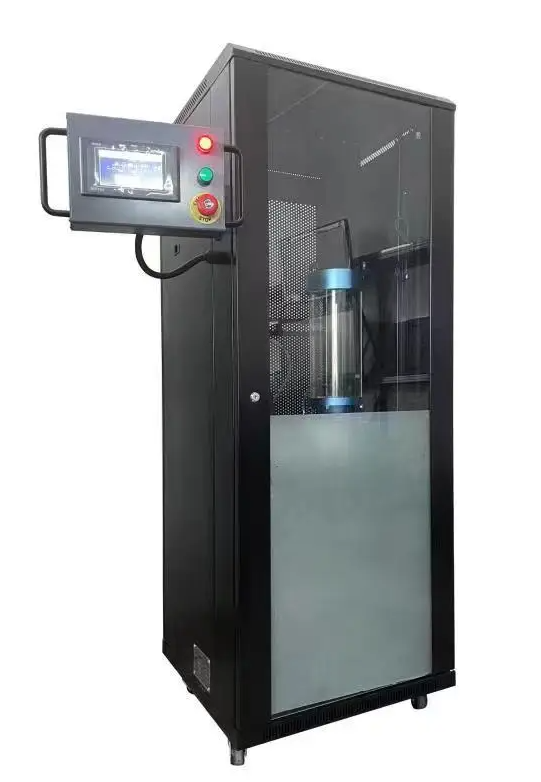

6、sX-80送粉器
新升级的智能双送粉系统技术优势介绍:
1、采用PLC和触摸屏设定参数，精确控制送粉精度和送粉速度,
系统包含两套独立的送粉装置，大罐容量20升，刮板式常规送粉，速度达150克/分钟，小罐采用转鼓式送粉，适合送各种超细微粉以及难送的混合粉。’采用全封闭塑准钢机箱，不受外界温度，湿度等环境干扰，面板透明玻璃门，送粉状态一目了然。3.4、可以选配送粉振动装置、粉罐粉体加热装置以及计量称重装置。
Sx-80等离子送粉器功能:提供壹台(双筒)送粉器。
可送粉未粒ȫ冯度范围:5~200um;送粉重复误差小于+1%。
两筒可同跨时漬咏送粉，送粉速率8~250g/min。
用来贮存喷涂粉未井按工艺要求向喷枪输送粉未的装置。采用喷枪主气为送粉气体，喷涂粉未通过送粉刮盘的转动将粉未输送到送粉器出口处，粉未通过气体压力一起离开送粉桶进入喷枪中。调节控制柜面板上的电位器可以调节送粉速度的快慢。

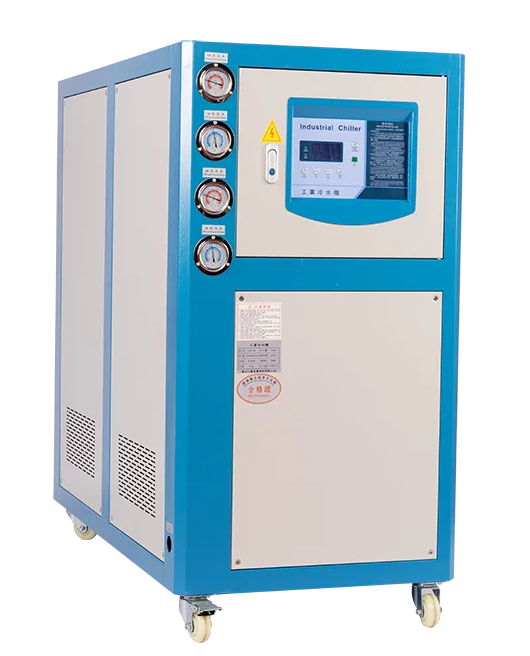

7、冷却机组(制冷系统)冷却机组由高压水泵、冷水机和大型不锈钢冷冻水罐组合，高压水泵12公斤压力，冷水机的功率在5-10P，冷冻水罐3吨。
备注:
1.制冷量是依据:冷冻水进出水温度12℃℃/7℃℃、冷却进出水温度30℃/35℃2.工作范围:冷冻水温度范围:5℃至35℃:冷冻水进出水温差:3℃至8℃，在冷凝温度不高于35℃环境使用
3.单位换算:1kw冷量=860kcal/hr 1RT=3024kcal/hr 1kcal/hr=3.969BTU/hr1公制马力(HP)=0.735KW
